Uusi SATEL-EASy+-tuoteperhe on täällä!
SATELin uusi tuoteperhe SATEL-EASy+ tarjoaa modernin ratkaisun pitkän kantaman sovelluksille. Saatavilla kaksi taajuusvarianttia 403 … 473 MHz, mikä on laajalti käytössä Euroopassa ja USAssa sekä uusi matalampi taajuusalue 320 … 380 MHz, mikä on erinomainen vaihetoehto GNSS sovelluksiin Aasiassa sekä energia-alan sovelluksiin Lähi-Idässä. SATEL-EASy+ laitteissa on enemmän muistia sekä paranneltu LCD-näyttö, joka mahdollistaa helpon konfiguroinnin. Saataville tulee useita käyttöliittymätyyppejä aina sarjaliikenteestä USB:hen.
- 60 MHz viritysalue (320 … 380 MHz)
- 70 MHz viritysalue (403 … 473 MHz)
- Valittavissa oleva kanavaväli 6.25 / 12.5 / 20 / 25 kHz @ 320 … 380 MHz
- Valittavissa oleva kanavaväli 12.5 / 20 / 25 kHz @ 403 … 473 MHz
- Useita konfiguraatiomahdollisuuksia esim. radion kautta
- Tehokkaat diagnostiikkatyökalut ja toimintastatistiikan keruu
SATEL-EASy+ tulee tukemaan seuraavia ohjelmistoja:
- SATEL NETCO DEVICE (konfigurointiin)
- SATEL Configuration Manager (konfigurointiin)
- SATEL NMS PC (konfigurointiin ja monitorointiin)
- SATEL SaTerm (terminaaliohjelma reitityksen konfigurointiin, SL-komennoille ja data testeille)
- SATEL NETCO DESIGN (konfigurointiin)
SATEL-EASy+ tukee SATEL NMS PC:tä ja se sopii yhteen monien samalla taajuudella toimivien SATEL radioiden kanssa, kuten SATELLINE-EASy, SATEL-TR4+ pohjaiset radiot ja SATELLINE-3AS NMS -modeemit.
Verkon valvonnan edut
- Lisääntynyt luotettavuus vikojen ennakoinnin kautta
- Alemmat konfiguraatio- ja ylläpitokustannukset etäkonfiguraation ansiosta
- Tehokas työkalu verkon kehitykseen
Jos ongelmia ilmenee esimerkiksi sähkö- tai vesiverkossa, SATEL-EASy+ radiot siirtävät tiedon luotettavasti reaaliajassa, mikä mahdollistaa vikojen paikantamisen ja korjaamisen nopeasti, mikä taas säästää kustannuksia.
Saatavilla olevat mallit, 320 … 380 MHz:

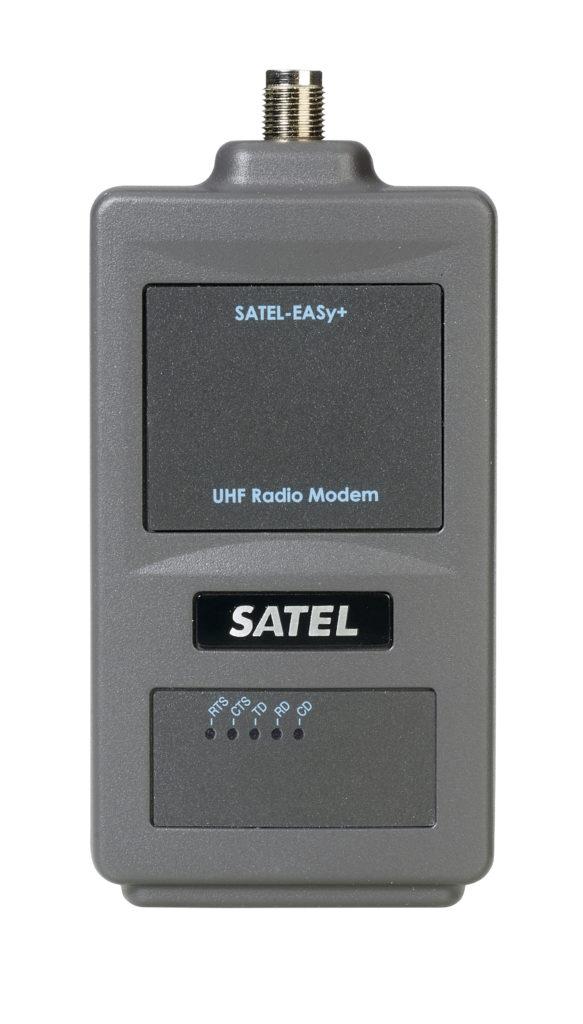

- YM6030 SATEL-EASy+ ilman näyttöä, salaustuella
- YM6035 SATEL-EASy+ ilman näyttöä ja salaustukea

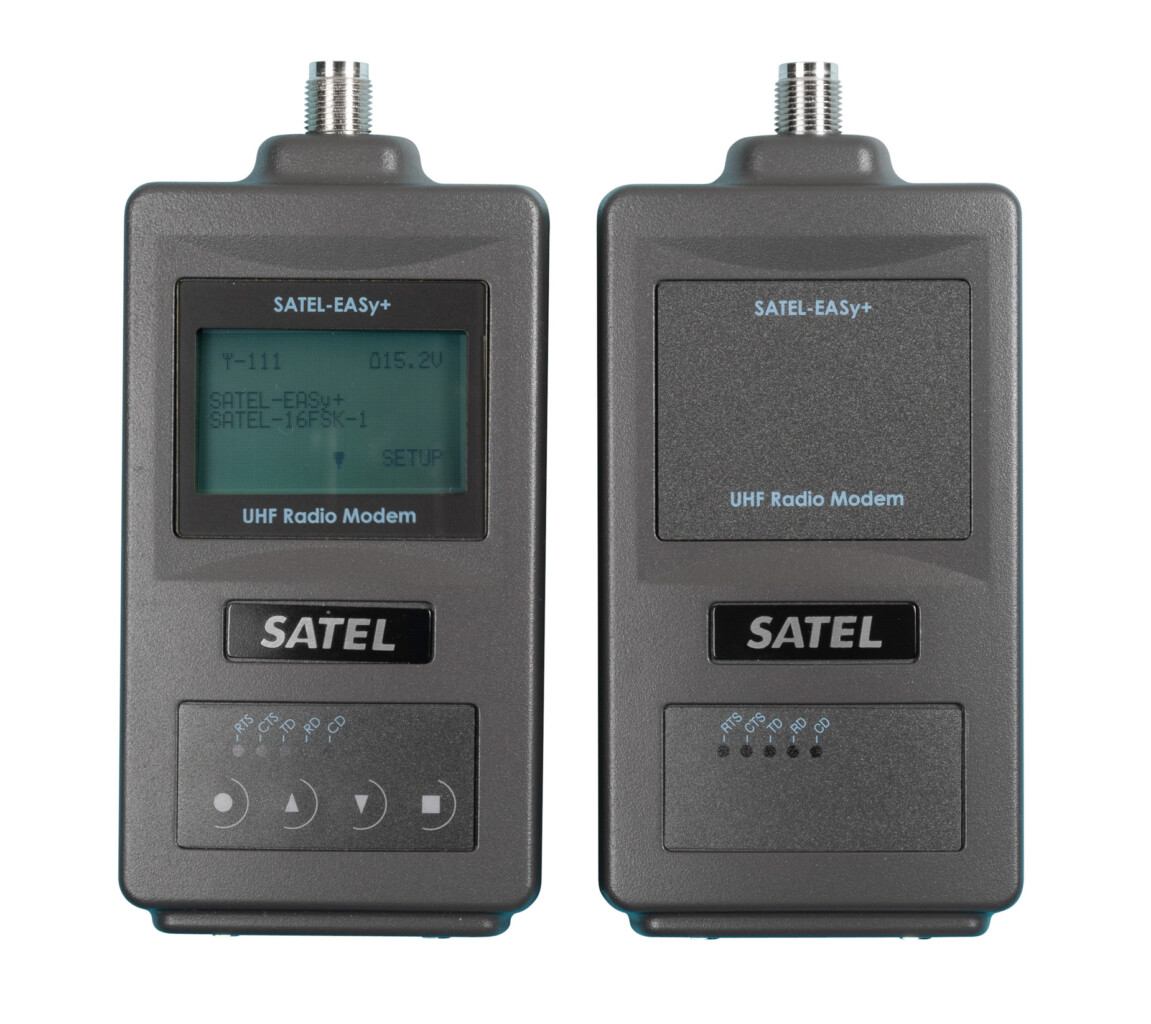

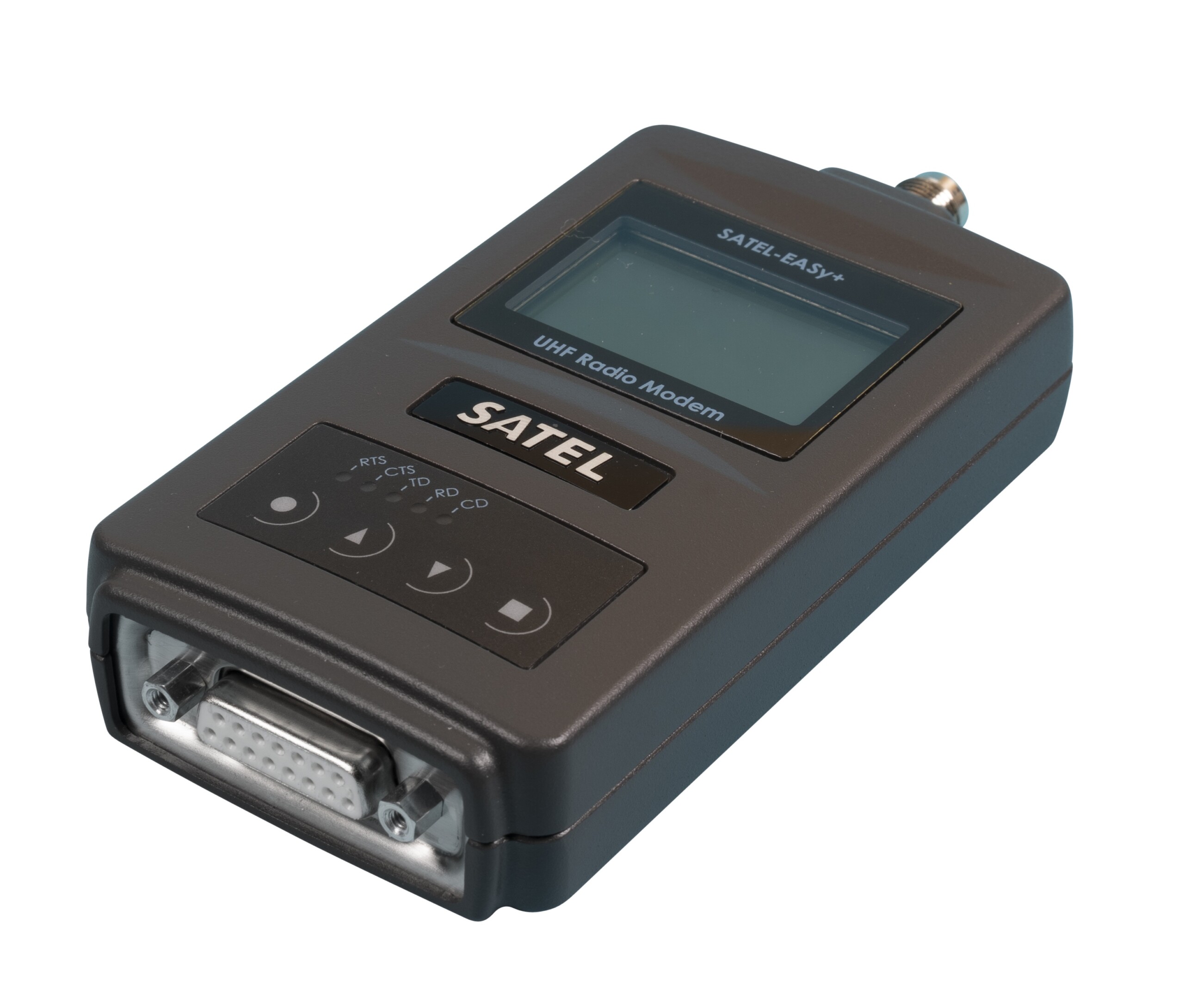

- YM6060 SATEL-EASy+ näytöllä ja salaustuella
- YM6065 SATEL-EASy+ näytöllä, ilman salaustukea
Saatavilla olevat mallit, 403 … 473 MHz:
- YM6010 SATEL-EASy+ ilman näyttöä, salaustuella
- YM6015 SATEL-EASy+ ilman näyttöä ja salaustukea
- YM6050 SATEL-EASy+ näytöllä ja salaustuella
- YM6055 SATEL-EASy+ näytöllä, ilman salaustukea
Tulossa seuraavat variantit:
1W variantti USB-, ETH-, ja BT-liitännöillä
- Datan vastaanottamiseen ja lähettämiseen sekä modeemin konfigurointiin
1W variantti SATEL-TR489-moduulilla
- Valittavina kolme taajuusaluetta: luvallinen 403 … 473 MHz, lupavapaa 856 … 876 MHz, lupavapaa 902 … 928 MHz
- AES-salaus, LCD-näyttö ja toimintapainikkeet
- Käytettävissä kaikissa maanosissa
| Taajuusalue | 320 … 380 / 403 … 473 MHz |
| Viritysalue | 60 / 70 MHz |
| Kanavaväli | 6.25 / 12.5 / 20 / 25 kHz valittavissa ohjelmallisesti @ 320 … 380 MHz 12.5 / 20 / 25 kHz valittavissa ohjelmallisesti @ 403 … 473 MHz |
| Modulaatio | 4FSK, 8FSK, 16FSK @ 320 … 380 MHz 4FSK, 8FSK, 16FSK, GMSK @ 403 … 473 MHz |
| Herkkyys BER <10E-3 (FEC ON) | -115 dBm @ 12.5 kHz (4FSK) / -113 dBm @25 kHz (4FSK) / -102 dBm @25 kHz (16FSK) |
| Käyttöliittymä | RS-232, -422, -485 |
| Tiedonsiirtonopeus radiotiellä | 9600 bps @ 12.5 kHz / 19200 bps @ 25 kHz (4FSK, FEC OFF) 7200 bps @ 12.5 kHz / 14400 bps @ 25 kHz (4FSK, FEC ON) 14400 bps @ 12.5 kHz / 28800 bps @ 25 kHz (8FSK, FEC OFF) 9600 bps @ 12.5 kHz / 19200 bps @ 25 kHz (8FSK, FEC ON) 14400 bps @ 12.5 kHz / 28800 bps @ 25 kHz (16FSK, FEC ON) |
| Lähetysteho | 0.01 … 1 W |
| Tiedonsiirtonopeus sarjaväylällä | 1200 – 115200 bps |
| Radiotien salaus | AES128 oletuksena / AES256 erikseen tilattavissa |
| Käyttöjännitealue | +7 … +27.5 Vdc (-15% / +20%) |
| Tehonkulutus | < 1.5 W (vastaanotto) < 5.5 (lähetys 1 W) < 0.05 W (valmiustila) |
| Koko/Paino | 138 x 67 x 29 mm / < 350 g |

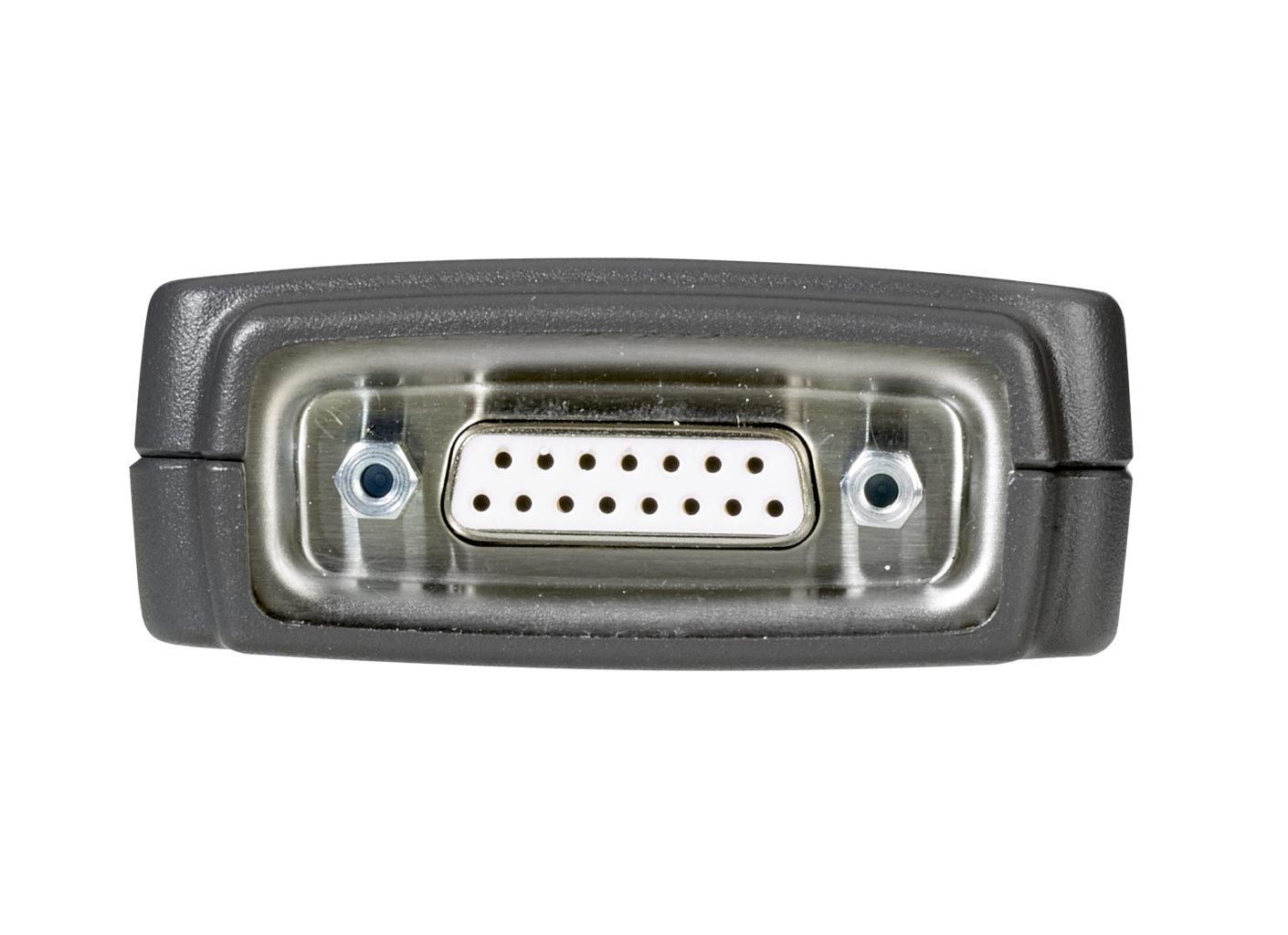

| Liittimet | D15 / TNC naaras |
| CRS-2M (YC0103) / CRS-2F (YC0104) | Väyläkaapeli, pituus 2 m, sisältää jännitteensyöttöjohtimet, CRS-2M D15 uros- / D9 uros- tai CRS-2F D9 naarasliittimillä |
| CRS-9M (YC0203) | Väyläkaapeli, pituus 2 m, D9 urosliittimillä |
| CRS-PB (YC0501) | Väyläkaapeli, pituus 2 m, jännitteensyöttöjohtimet, D15 uros- / D9 urosliittimillä RS-485 väylälle |
| CRS-SAE-8-pin (YC0372) | Väyläkaapeli, pituus 2 m, sisältää SAE-liittimen, D15 uros- / ODU 8-pin urosliittimillä |
| CRS-RJ45 (YC0280) | Väyläkaapeli, pituus 2 m, D15 uros- / RJ45 urosliittimillä |
| CRS-TSU (YC0271) | Pituus 2 m tai 50 cm, D15 uros- / D15 naarasliittimillä, käytettäväksi radiomodeemin ja I-LINK 100:n välillä |
| CRS-NMS (YC0302) | Pituus 1.5 m, D15 uros- / 2 x D9 naarasliittimillä mastermodeemista käyttäjän järjestelmään ja NMS PC:hen, sisältää jännitteensyöttöjohtimet |
| CRF-1 (YC1101) | RG58, pituus 1 metri TNC uros / TNC naaras -liittimet |
| CRF-5F (YC1105) / CRF-5M (YC1106) |
RG-58, pituus 5 metriä CRF-5F TNC uros / TNC naaras -liittimet TAI CRF-5M TNC uros / TNC uros -liittimet |
| CRF-50 (YC1150) | Pituus 50 cm TNC uros / TNC uros kaistanpäästösuodattimelta radiomodeemille |
| ECOFLEX10 (YC1004) | Vähähävikkinen (0.9 dB / 10 m) kaapeli alle 20 metrin pituuksille N tai TNC -liittimillä |
| ECOFLEX15 (YC1005) | Vähähävikkinen (0.6 dB / 10 m) kaapeli yli 20 metrin pituuksille N -liittimillä |
| NARS-1F (YC0200) | Väyläadapteri, D15 uros- / D9-naarasliittimet, 650 mA sulake sisältäen jännitteensyöttöjohtimet sekä ohjelmointikytkimen |
| NARS-1F-4A (YC0204) | Samanlainen kuin NARS-1F, mutta 4 A sulakkeella |
| NARS-2 (YC0485) | Väyläadapteri, D15 uros-/ ruuviliittimet, 650 mA sulake, adapteri RS-422 / 485 -väylille |
| Antennit | Puolenaallon, neljännesaallon, Helix, suuntaavat ja ympärisäteilevät antennit |
| Virtalähde DIN (YP7524) | Virtalähde DIN-kiskoon kiinnitettäväksi, sisääntulo 100–240 Vac / ulostulo 24 Vdc / 2.5 A, koko 125.2 x 102 x 32 mm |
| A-AC (YP0115) | Virtalähde joko pöytäkäyttöön tai seinälle kiinnitettäväksi, sisääntulo 100–240 Vac / ulostulo 15 Vdc / 4.6 A |
